水泥結(jié)合涂抹料是一種采用涂抹方式施工，且通常采用耐火水泥結(jié)合而制成的不定形耐火材料。涂抹料的特點是無須支設(shè)模具、施工黏附性好，適用于立面、頂部快 速施工。水泥結(jié)合涂抹料相對于其他結(jié)合形式的涂抹料，具有生產(chǎn)和施工方便的特點。生產(chǎn)時無須采用單獨的液體 結(jié)合劑，便于儲存和運輸。其施工過程加水?dāng)嚢杓纯桑瑢?span style="">攪 拌設(shè)備和攪拌人員的技術(shù)要求相對較低。其在攪拌時無須 添加外加劑，只需要加水即可快速攪拌成施工狀態(tài)。其攪 拌時間短，同時水泥結(jié)合涂抹料具有無須專業(yè)機械設(shè)備的特點。

　　水泥結(jié)合涂抹料也存在一些不足，如：施工采用人工 涂抹方式，速度較慢，每次攪拌材料數(shù)量不宜過多，過多容易造成材料未施工完畢發(fā)生硬化浪費情況；反彈量大：相對于澆注料損耗較大，在涂抹過程由于施工部位是頂部或者耐操作部位，容易造成材料掉落情況，造成較大浪費；由于施工速度慢，只適合小批量、局部性、狹窄空間以及施工工期充裕的項目，如果遇到施工面積大、工期緊張的項目，涂抹施工的施工速度就難以滿足要求。

　　這種涂抹料加水?dāng)嚢韬髸尸F(xiàn)較強黏塑性，受到攪拌設(shè)備轉(zhuǎn)速和施工人員經(jīng)驗等影響，容易造成施工加水量偏多的現(xiàn)象。以上情況發(fā)生時容易造成涂抹料的涂抹性能下降，尤其是增加水量將嚴(yán)重影響涂抹料的強度性能和使用壽命。

　　加水量每增加1%，強度下降為原有強度的1/2；加水量每增加2%，強度下降為原有強度的1/3。

　　綜上所述，加水量對涂抹料的施工結(jié)果有著至關(guān)重要的影響。涂抹料的施工需要更嚴(yán)格地控制加水量和定量加水措施。如果施工部位確實需要高強耐磨，建議采取澆注、噴涂進行施工，尤其可以采取濕法噴注工藝。濕法噴注工藝具有無須支設(shè)模具、反彈量低的優(yōu)勢，且同材質(zhì)的噴注施工體強度性能遠(yuǎn)遠(yuǎn)高于涂抹施工體。如果必須采用涂抹施工時，應(yīng)適當(dāng)考慮提高材料檔次，注意控制攪拌時間，并對現(xiàn)場施工加水量嚴(yán)格控制。

　　?

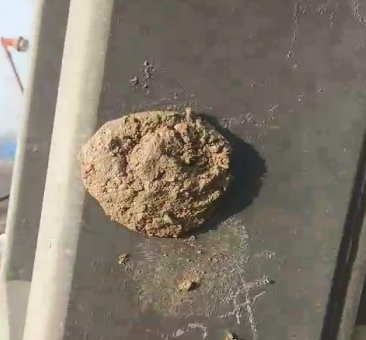

　　圖為涂抹料具有較好的黏附性

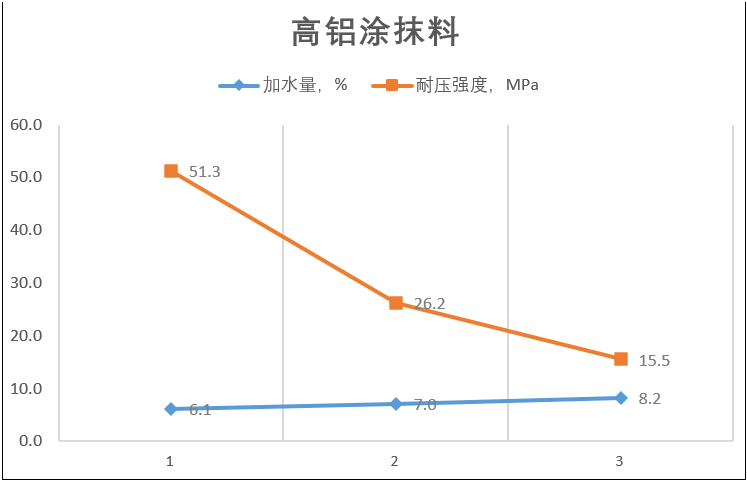

　　圖為高鋁涂抹料加水量與強度關(guān)系
